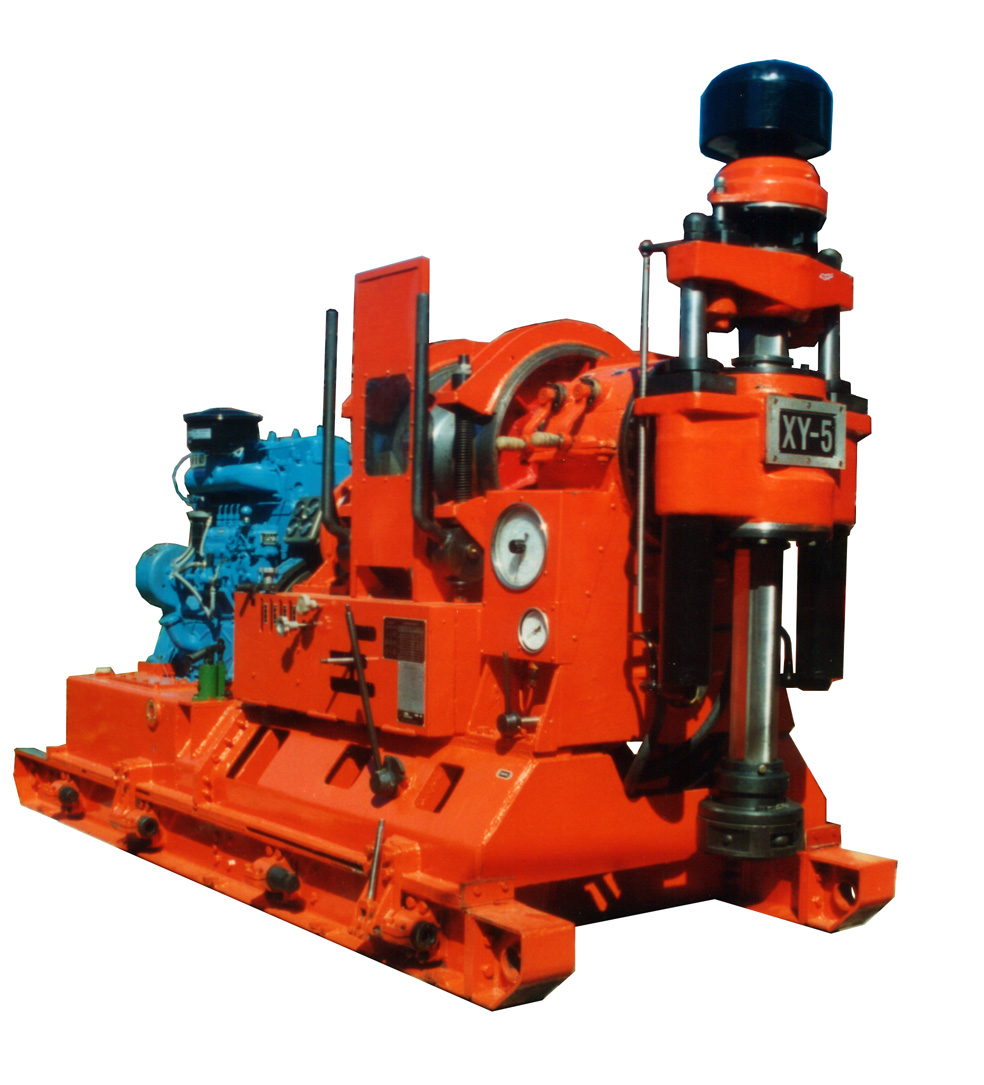

XY-5型巖心鉆機
XY一5鉆機在地質找礦、水文水井、煤田冶金勘探開發、國防工程施工等方面可進行金剛石小口徑鉆進，也可進行大口徑鉆進，可以打垂直孔也可以打斜孔。
主要特點
立軸轉速高，調速范圍廣。
配有水剎車，下降鉆具平穩安全，操作省力，剎帶壽命長。
采用濕式離合器，可靠耐用。有制動裝置，可迅速停車。
鉆機底座寬，重心低，鉆進穩定性好。備有普通型和大通徑兩種回轉器供用戶選擇。
液壓系統設專用閥口，可供配備擰管機時使用。
|
主要技術參數 |
|
|
鉆孔深度(m） |
1000-1500 |
|
鉆桿直徑(mm) |
普通型回轉器 φ50 φ60 |
|
大通徑回轉器φ89 |
|
|
立軸通徑（mm） |
普通型回轉器 φ80 |
|
大通徑回轉器 φ96 |
|
|
扭矩(kN m) |
0.39 — 5.64 |
|
鉆孔傾角 |
90°—80° |
|
立軸轉速(r／min) |
正轉85、166、261、294、335、577、906、1232 |
|
反轉65、225 |
|
|
給進油缸行程(mm) |
500 |
|
給進油缸上頂力(kN) |
135 |
|
給進油缸給進力 (kN) |
90 |
|
卷揚單繩****提升力(kN) |
40 |
|
卷揚提升速度(m／s) |
0.89、1.74、2.73、3.18、3.74、6.08 |
|
鋼絲繩直徑(mm) |
φ18.5 |
|
容繩量(m) |
140 |
|
移車油缸行程(mm) |
500 |
|
動力電動機 |
55kW Y250M-4電動機 |
|
動力柴油機 |
80HP 4135AG柴油機 |
|
齒輪油泵 |
YBC45/80 45L/min 8MPa |
|
主機重量(t) |
3.5 |
|
外型尺寸 (L×W×H)(mm) |
3190 X1495 X 2140 |
