XY-44N型巖心鉆機
文章來源：本站原創 發布時間：2020-06-09 瀏覽：5389

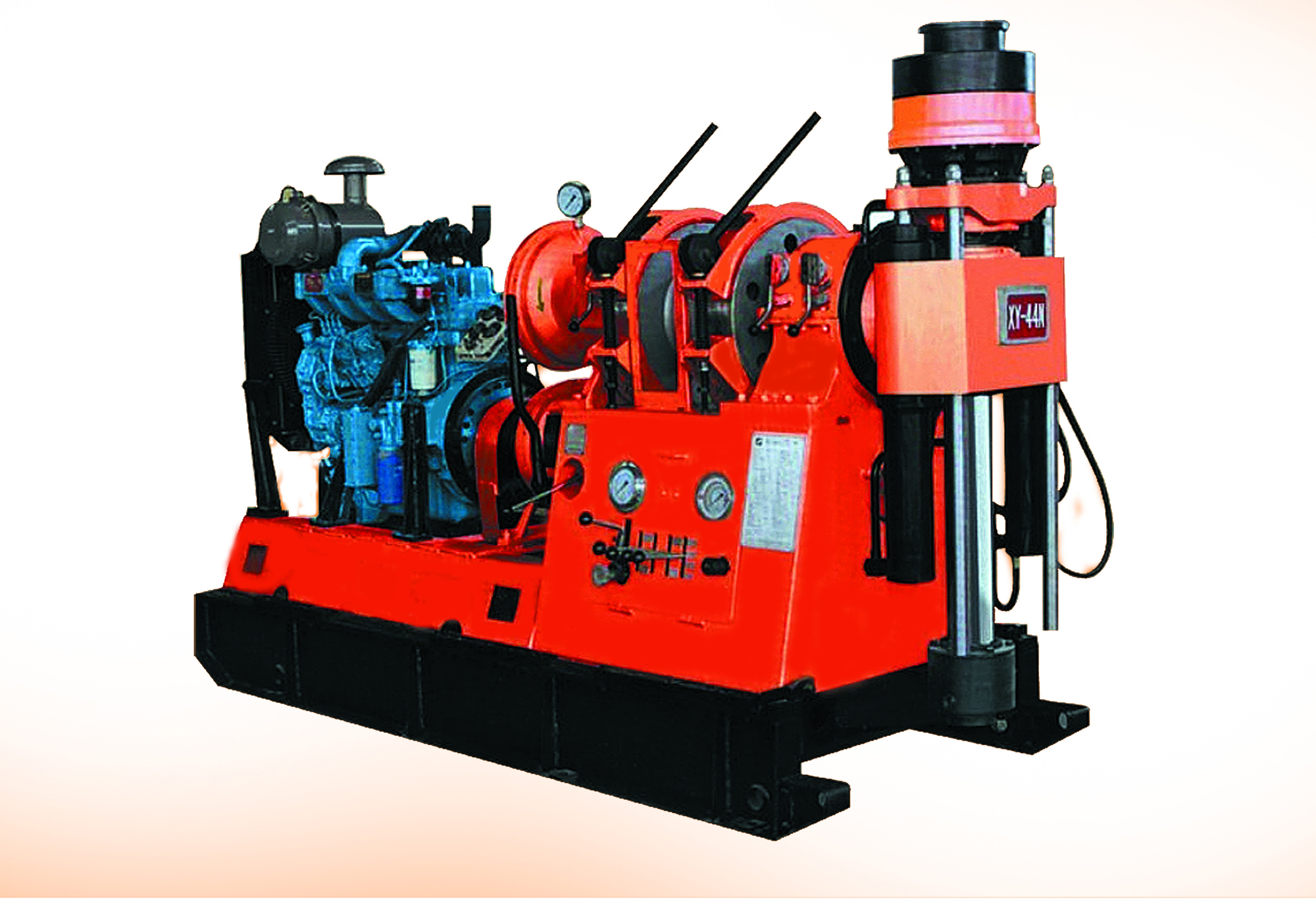

XY-44N
XY-44N型巖心鉆機是機械傳動、立軸回轉、液壓給進、適用于金剛石和硬質合金深孔地質巖心鉆探，廣泛應用于地質、冶金、煤田、水文、工程等領域金屬、非金屬固體礦藏勘探，也可用于淺層石油、天然氣、地熱資源、煤層氣等地質鉆孔，也可用于坑道通風、排水。是目前國內較為理想的深孔地質鉆探設備。XY-44N型巖心鉆機具有鉆深能力大、鉆速分布合理、立軸給進行程長、動力匹配大。輸出扭矩大、配有水剎車、提升能力大、制動靈活、操作方便、安全可靠。
| 主要技術參數 | ||
| 鉆進深度 | 1000m | |
| 回轉器 | 鉆孔角度 | 90°－75° |
| 立軸通孔直徑 | φ93mm | |
| 立軸****扭矩 | 3.8KNm | |
| 立軸行程 | 600mm | |
| 立軸****起重力 | 125KN | |
| 立軸****加壓力 | 90KN | |
| 機下鉆桿 | φ50 φ60 φ71 φ89 | |
| 立軸轉速 | 動力機轉速 | 1500 r/min |
| 立軸轉速 | 低速 80；152；212；316 r/min | |
| 高速 254；468；667；970 r/min | ||
| 反轉67；206 r/min | ||
| 卷揚機 | 鋼絲繩直徑 | φ18.5mm 6×19mm |
| 卷筒鋼絲容量 | 110mm | |
| 單繩****提升力 | 45KN | |
| 單繩提升速度 | 0.70；1.29；1.84；2.68 m/s | |
| 離合器 | 型 式 | 常開干式單片摩擦離合器 |
| 油 泵 | 型 號 | CBQH-F520-CLH6 單聯齒輪油泵 |
| 水剎車 | SC350水剎車 | |
| 配置動力 | 電動機動力機 | Y225S-4 37KW/1480r/min |
| 柴油機動力機 | R4105G53 42KW/1500r/min | |
| 機 架 | 鉆機后退行程 | 460mm |
| 外形尺寸（長×寬×高） | 3024×1100×1920 mm | |
| 鉆機重量 | 不含動力 | 2300KG |
