RPS3200

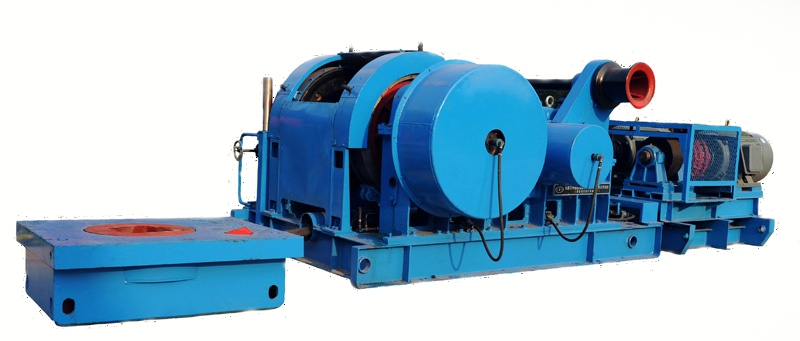

RPS3200型地?zé)崴@機

RPS3200 Geothermal Drilling Rig

RPS3200型鉆機是散裝平鋪式，機械傳動，氣控操作的水文水井鉆機，主要用于3000米以上深層地?zé)峋你@鑿，中、淺層石油、天然氣的開采，深層地質鉆孔。主要特點是；鉆機功率大，兩臺動力并車，匹配合理，安全可靠，氣動控制，操作靈活方便，自動化程度高。卷?yè)P(yáng)機采用氣胎離合器提升，雙抱閘剎車，可調式水剎車，降低卷筒和剎帶的磨損。采用石油鉆機的卸扣方法，簡便、實用。

主要技術參數
鉆孔深度	2200-3200
使用鉆桿	φ89 φ127
轉盤型號	ZPl75
額定靜負荷	272
最高轉速(r／min)	350
開口直徑	φ445
傳動比	3.75轉速正反(Forwards and Reverse Speed)33；58；75；132r／min
轉盤額定****扭矩	40kN.m
卷?yè)P(yáng)機型式	氣胎離合器提升，雙抱閘剎車 Air tube clutch lifting and double contracting brakes braking.
單繩額定提升力(雙動力機)(二層)	130kN
鋼絲繩直徑	φ26
容繩量(六層時)(m)	350
單繩提升力與提升速度(雙動力機)(二層)
檔位	l	ll	Ⅲ	IV
卷筒轉速(r／min)	52.8	92.8	120	211
單繩提升力(kN)	130	74	57	33
單繩提升速度(m/s)	1.377	2.42	3.13	5.51
大鉤型式	5×6滑輪組
大鉤提升速度與****提升能力(雙動力機) (二層)
檔位	l	ll	Ⅲ	IV
提升能力(kN)	1300	747	573	326
提升速度(m/s)	0.138	0.24	0.313	0.55
貓頭輪型式	雙貓頭（Double-Cathead）
貓頭輪直徑	φ300mm
轉速(r／min)	70	123	159	280
動力機型式	兩臺Y315S-4電動機并車(可根據需要柴油機動力裝置)
功率	單機(single)110kW／1480r／min
功率	雙機并車 220kW／1480r／min
主機重量	19t
整機重量	22.5
外型尺寸 (L×W×H)	8410mm×3075mm×1880mm

主要配套設備（由用戶選配）
31米型鉆塔四角型鉆塔或“A”型鉆塔，鉆塔名義高度31m
天車****靜負荷	1350kN
鉆臺	名義高度2.2m
泥漿管匯	額定工作壓力	10MPa
	管道通徑	φ75mm
游動滑車	額定負荷1250kN，5X6滑輪組
水龍頭	額定負荷 1250kN 通徑φ75ram
三吊一卡	吊環，吊鉗，吊卡，卡瓦等鉆探工具
主動鉆桿	108×108×13600
	133×133X 13600
空壓機及其除濕裝置	1m3／min 1MPa壓力
建議采用2臺空壓機，一臺備用
附件用于主機與鉆臺的安裝
電器開關柜
